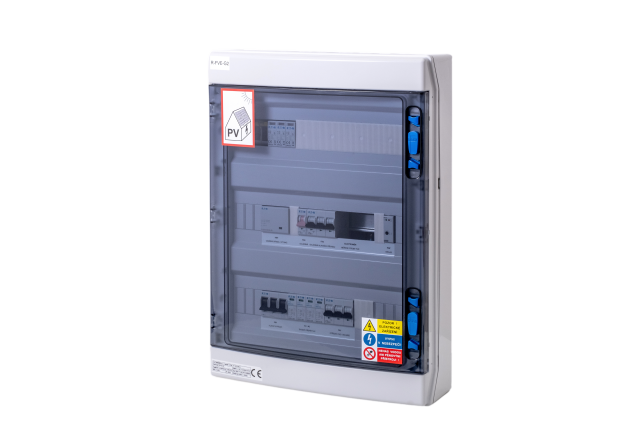

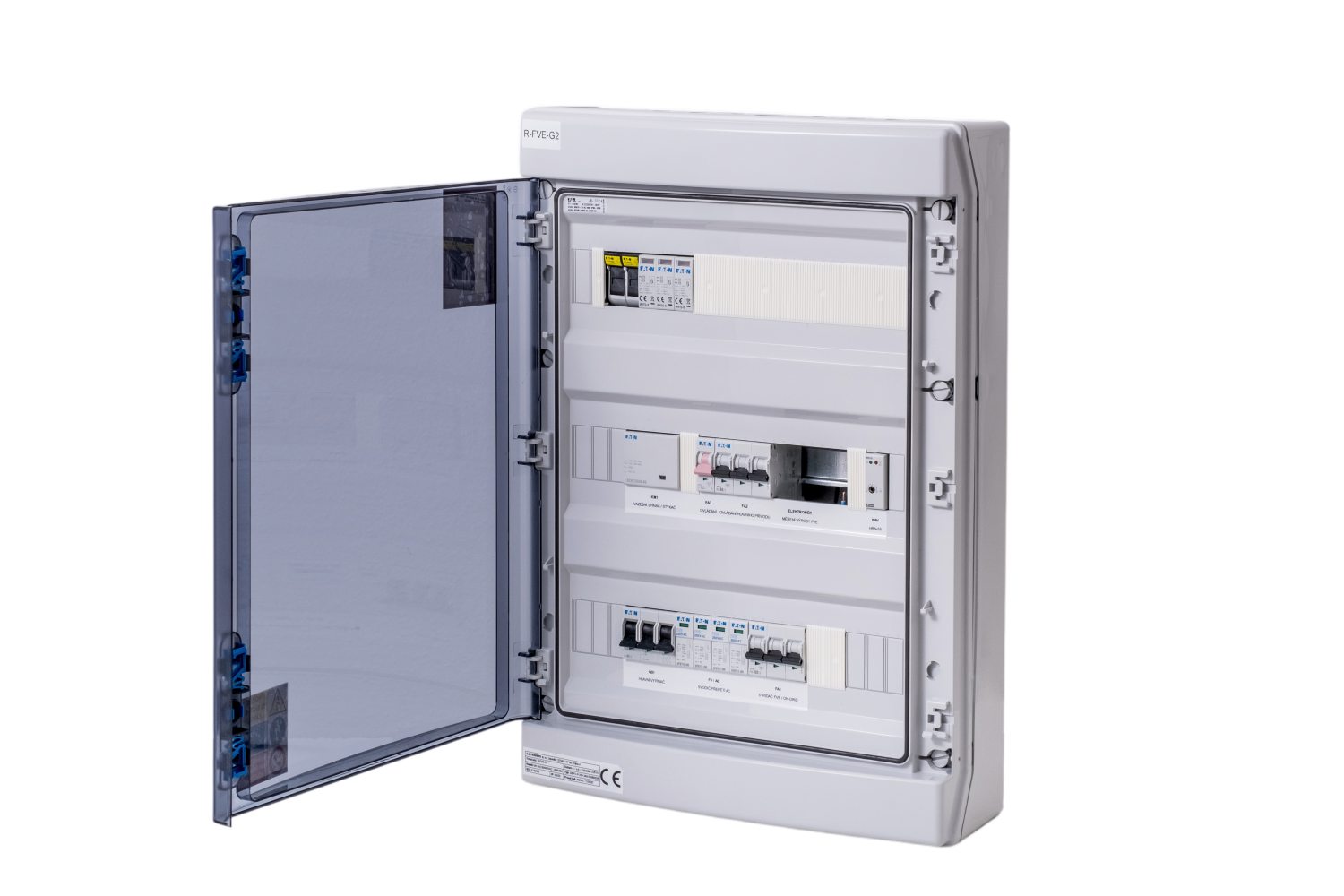

Rozdzielnica R-FVE-G2 – klasa ochronności I+II (z ogranicznikiem AC)

Rozdzielnice AC+DC przeznaczone do montażu naściennego, IP65 stosowane do obsługi trójfazowej elektrowni fotowoltaicznej ( zazwyczaj falownik Growatt 4 do 10K ).

Niewątpliwą zaletą jest minimalna ingerencja w rozdzielnicę klienta – Smartmeter (pomiar falownikiem), wspólny punkt przebicia oraz wszystkie bezpieczniki wchodzą w skład tej rozdzielnicy. Wystarczy zrobić pętlę pomiędzy hl. rozmieszczenie rozdzielnic i technologii.

Notatka Smartmeter nie jest częścią dostawy AZ TRADERS s.r.o. Jeżeli klient dostarcza Smartmetery, jesteśmy w stanie je zainstalować w rozdzielnicach.

Rozdzielnica wyposażona jest także w wyłącznik awaryjny falownika HDO (N0%). Rozdzielnica R-FVE-A40-1 przeznaczona jest dla wyłącznika głównego w kolumnie o prądzie maksymalnie 40 A. Zawiera także rozłączniki bezpiecznikowe prądu stałego i ograniczniki przepięciowe.

Lista głównych komponentów:

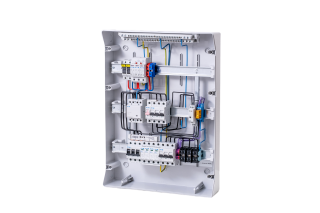

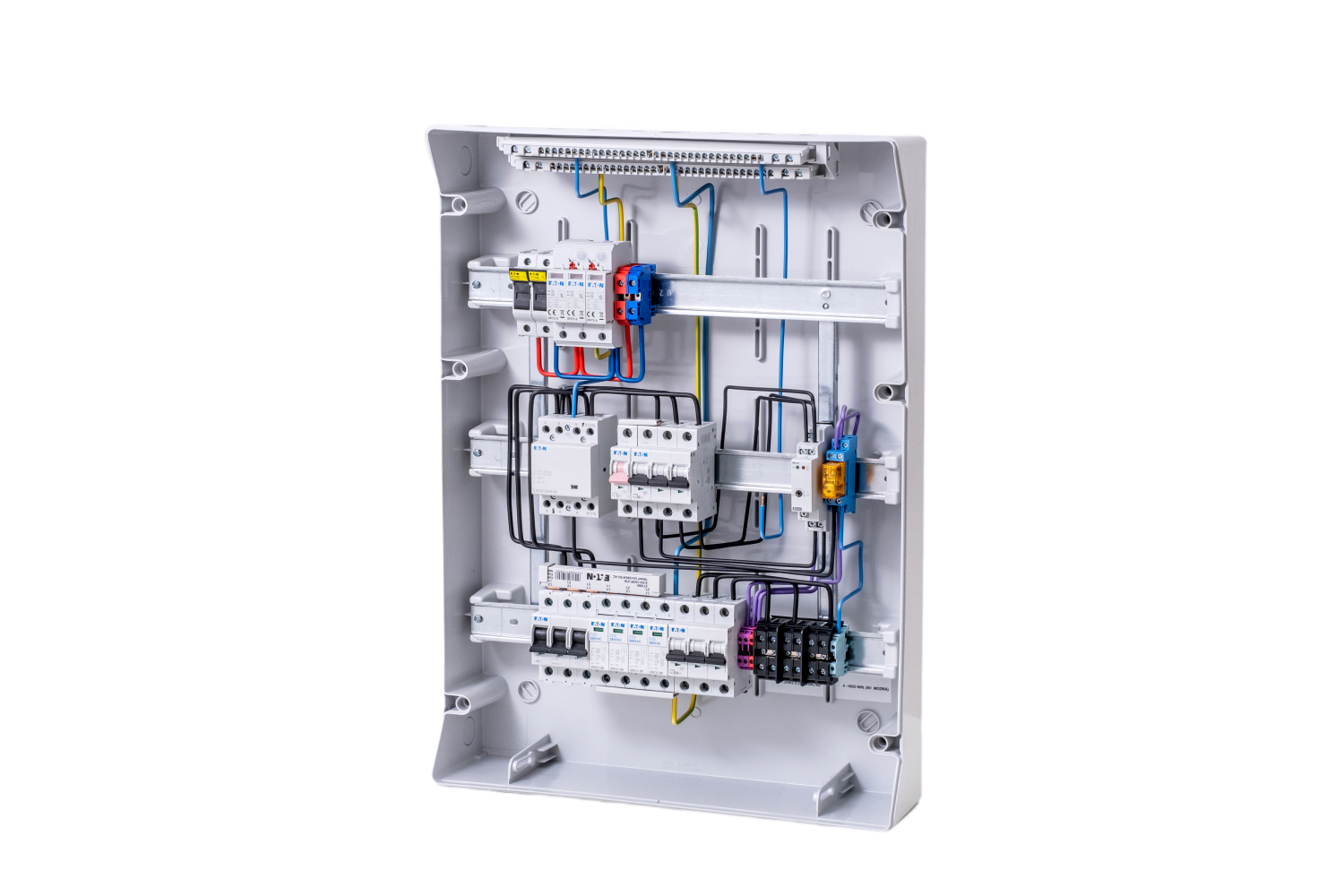

Rozdzielnica EATON IKA-3/54-ST , ogranicznik przepięć klasy T1+T2 EATON SPBT12-280/4 , Wyłącznik główny firmy EATON IS40/3 , zabezpieczenie falownika EATON PL6-B16/1 , stycznik z przekaźnikiem monitorującym ELKO HRN-55 i stycznik firmy EATON Z-SCH230/40-40 , zabezpieczenie pomiarowe i sterujące, wyłączniki EATON PL6 + przekaźnik do sterowania awaryjnym HDO. Ogranicznik przepięć firmy EATON SPPVT12-10-2+PE lub EATON SPPVT2-10-2+PE . Rozłączniki bezpiecznikowe EATON CHPV2U, w tym bezpieczniki EATON gPV PV-15A10F .
