Rozdzielnica R-FVE-D1
EAN: 8594217350192
SKU: R-FVE-D1

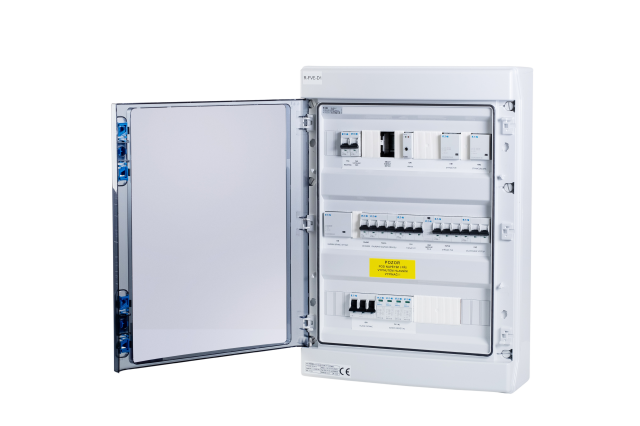

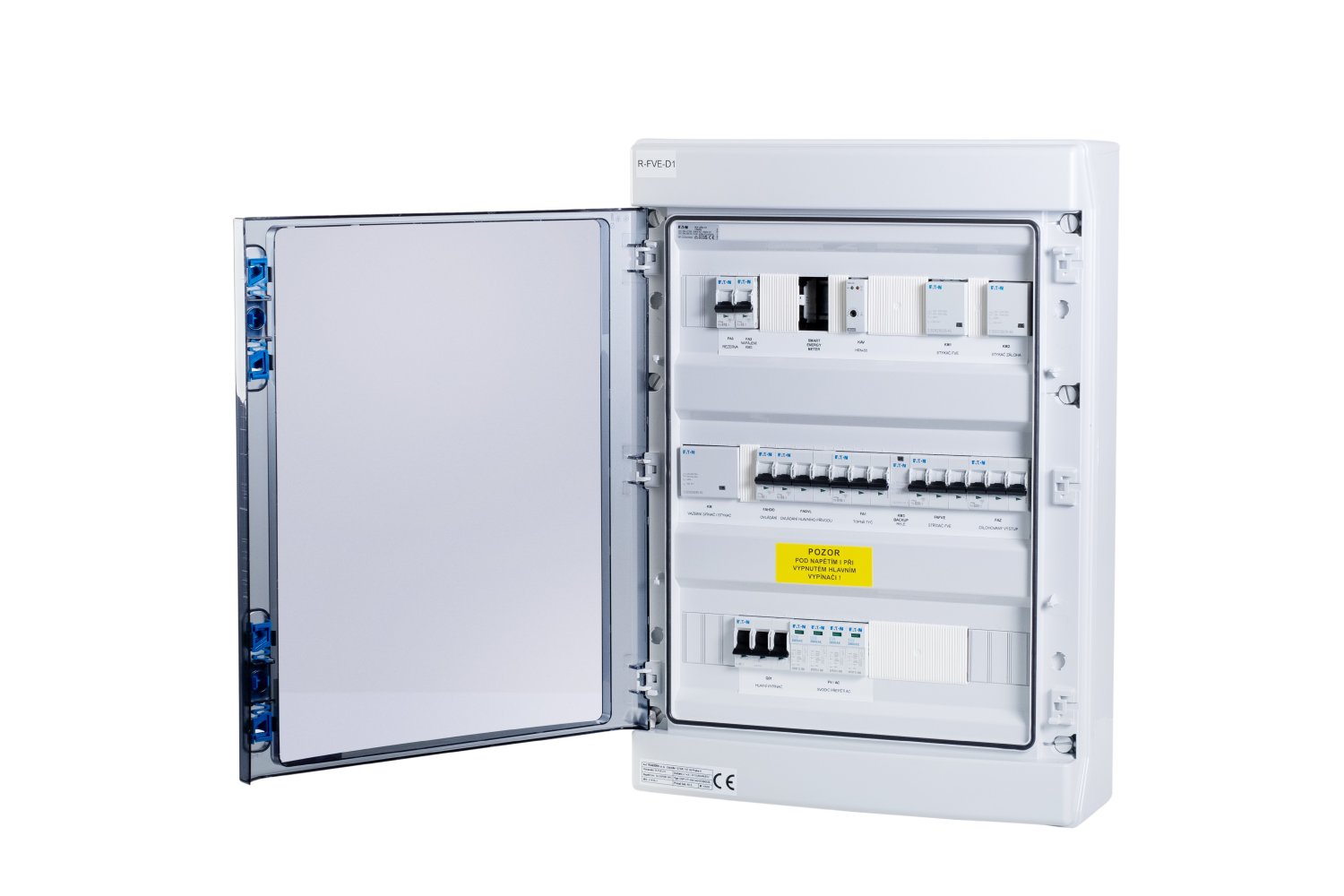

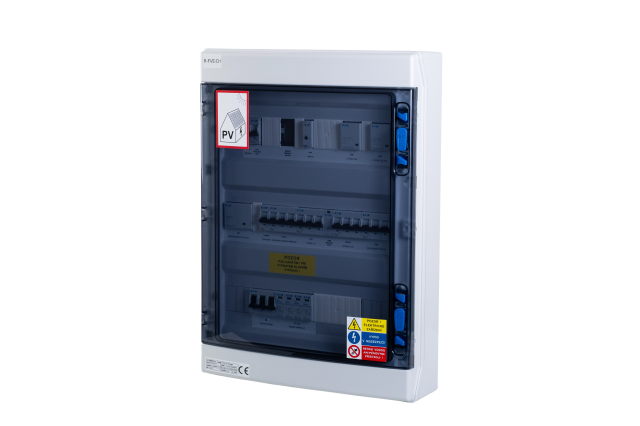

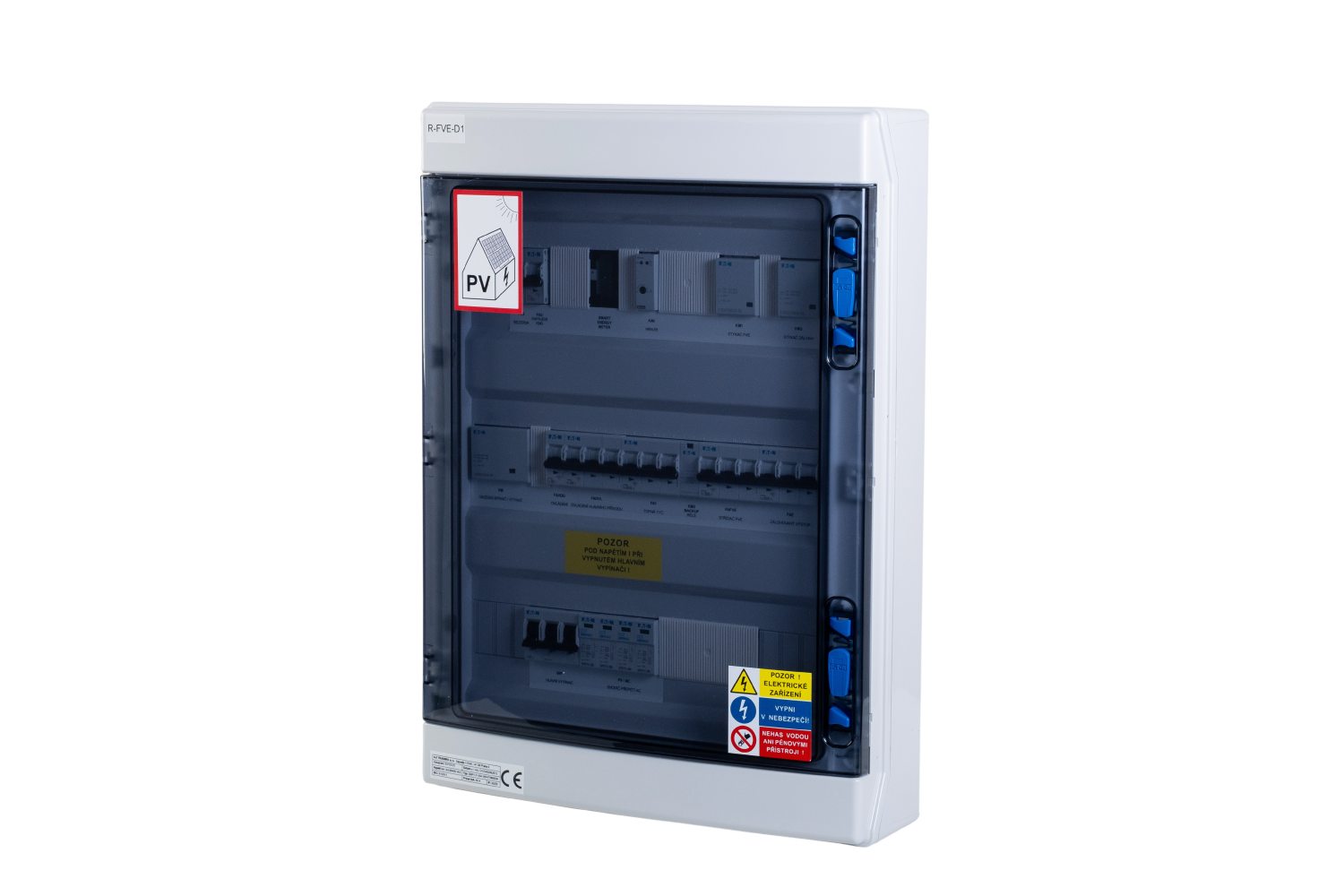

Rozdzielnica prądu przemiennego przeznaczona do montażu naściennego, IP65, stosowana do obsługi trójfazowej elektrowni fotowoltaicznej (zazwyczaj falownik GoodWe 4 do 10K-ET).
Ceny widoczne są tylko dla zarejestrowanych użytkowników.
OPIS PRODUKTU
Opis produktu
Rozdzielnica prądu przemiennego przeznaczona do montażu naściennego, IP65, stosowana do obsługi trójfazowej elektrowni fotowoltaicznej (zazwyczaj falownik GoodWe 4 do 10K-ET).
Jego zaletą jest automatyczne przełączanie pomiędzy standardową pracą z sieci a kopią zapasową. Podczas awarii elektrycznej konieczne jest sprawdzenie obciążenia. energii, aby uniknąć przeciążeń, gdyż dzięki swojej funkcji cały dom przełącza się na rezerwę falownika.
Niewątpliwą zaletą jest minimalna ingerencja w rozdzielnicę klienta – wspólny punkt awarii Smartmeter (pomiar falownikiem) oraz wszystkie bezpieczniki wchodzą w skład tej rozdzielnicy. Wystarczy zrobić pętlę pomiędzy hl. rozmieszczenie rozdzielnic i technologii. Rozdzielnica wyposażona jest także w wyłącznik awaryjny falownika HDO (N0%). Rozdzielnica R-FVE-D1 przeznaczona jest dla wyłącznika głównego na słupie do wyłącznika B40/3 .
Notatka Smartmeter nie jest częścią dostawy AZ TRADERS s.r.o. Jeżeli klient dostarcza Smartmetery, jesteśmy w stanie je zainstalować w rozdzielnicach.
Podczas przełączania występuje niewielkie opóźnienie czasowe (przełączanie styczników) - dlatego nie jest to niezawodne rozwiązanie rezerwowe.

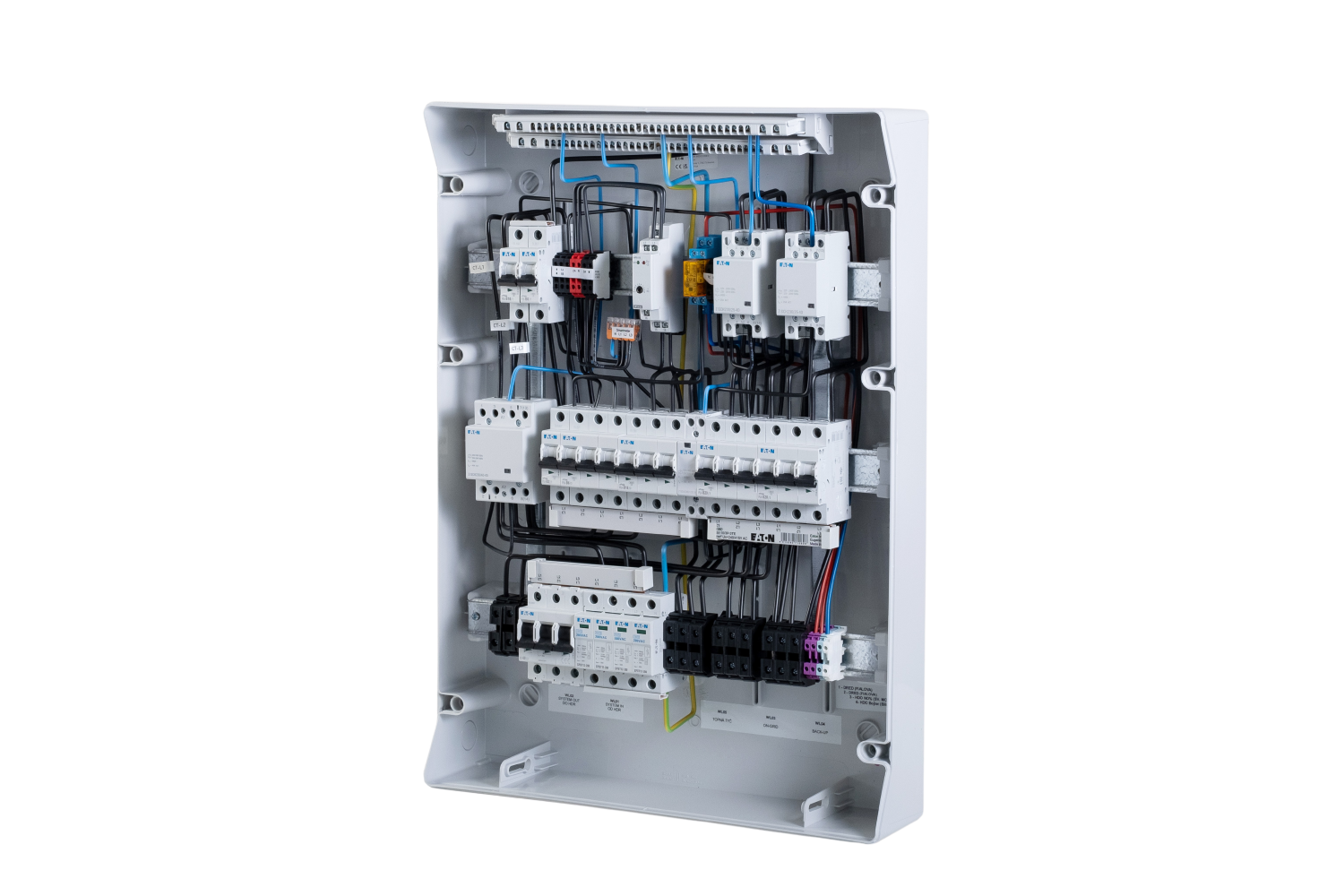

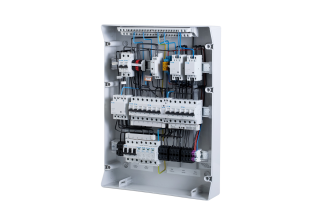

Lista głównych komponentów:
Rozdzielnica EATON IKA-3/54-ST, ogranicznik przepięć klasy T1+T2 EATON SPBT12-280/4, wyłącznik główny EATON IS40/3, przygotowanie do zabezpieczenia kotła - EATON PL6-B16/3, zabezpieczenie falownika i obwodów rezerwowych 2x EATON PL6 -B20/3, stycznik zawierający przekaźnik monitorujący ELKO HRN-55 i stycznik EATON Z-SCH230/40-40, zabezpieczenie pomiarowo-sterownicze, wyłączniki EATON PL6 i 2 styczniki do autonomicznego załączenia obiektu na rezerwę Z-SCH230/25 + przekaźnik do sterowania awaryjnym HDO.
W połączeniu z rozdzielnicą R-FVE-E1 (R-FVE-E2), w której znajduje się również Router AZ, można połączyć rozdzielnice z przygotowaną wiązką kablową i mieć kompletną technologię w 2 rozdzielniach, łącznie z regulacją CWU.
Főbb paraméterek
| Używać | Pełne systemy rezerwowe automatyki całego domu |
| Typ falownika | Pomiar pośredni (cewki) |
Marki inwerterów
| Pasuje do Growatta | NIE |
| pasuje do Solisa | NIE |
| Pasuje do GoodWe | Tak |
| Pasuje do DEYE | NIE |
| Pasuje do Solaxu | NIE |
Parametry falownika
| Moc falownika (maks. kW) | 13.8kW |
| Nadaje się do falowników hybrydowych | Tak |
| Nadaje się do falowników sieciowych | NIE |
Montaż rozdzielnic
| Opcja dwóch falowników | NIE |
Egyéb paraméterek
| Odporność na promieniowanie UV | NIE |
| Zasięg IP | 65/20 |
| Maks. główny wyłącznik automatyczny | 40 |
| Wyłącznik obwodu falownika | 20 |
| Liczba faz | 3 |
| Waga | 9.2kg |
| Kod | Producent | Produkt | Opis | Liczba sztuk |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Tablica rozdzielcza ON tynk IP65, drzwi przezroczyste, 3 rzędy, 54 moduły | 1 |
| 158331 | EATON | SPBT12-280/4 | Ogranicznik przepięć klasy T1+T2 (B+C), zestaw 4-biegunowy dla TN-S | 1 |
| 276272 | EATON | IS-40/3 | Wyłącznik główny, 240 V, 40 A, 3 KM | 1 |
| 286518 | EATON | PL6-B6/1 | Wyłącznik PL6, charakterystyka B, 1-biegunowy, Icn=6kA, In=6A | 2 |
| 286521 | EATON | PL6-B16/1 | Wyłącznik PL6, charakterystyka B, 1-biegunowy, Icn=6kA, In=16A | 1 |
| 3722 | ELKO EP | HRN-55 | Przekaźnik napięciowy monitorujący | 1 |
| 40.52.8.230.0000 | ZNALAZCA | 2P/8A 230VAC 40.52.8.230.0000 | Przekaźnik 1NC, 1NO | 1 |
| 193886 | EATON | Z-SCH230/1/25-11 | Stycznik instalacyjny, 230VAC/50Hz, 1S, 1R, 25A | 1 |
| 248847 | EATON | Z-SCH230/25-40 | Stycznik instalacyjny, 230VAC/50Hz, 4S, 25A | 2 |
| 248852 | EATON | Z-SCH-230/40-40 | Stycznik instalacyjny, 230VAC/50Hz, 4S, 40A | 1 |
| 286586 | EATON | PL6-B6/3 | Wyłącznik PL6, charakterystyka B, 3-biegunowy, Icn=6kA, In=6A | 1 |
| 286589 | EATON | PL6-B16/3 | Wyłącznik PL6, charakterystyka B, 3-biegunowy, Icn=6kA, In=16A | 1 |
| 286516 | EATON | PL6-B2/1 | Wyłącznik PL6, charakterystyka B, 1-biegunowy, Icn=6kA, In=2A | 1 |
| 286590 | EATON | PL6-B20/3 | Wyłącznik PL6, charakterystyka B, 3-biegunowy, Icn=6kA, In=20A | 2 |
