Opis produktu
W związku z normatywnym obowiązkiem umieszczania ograniczników przepięć klasy 1 w pobliżu wylotu przewodów ciągów do budynku, wprowadzamy nową serię modelową jednostek SPD do montażu na konstrukcji nośnej samych paneli fotowoltaicznych.

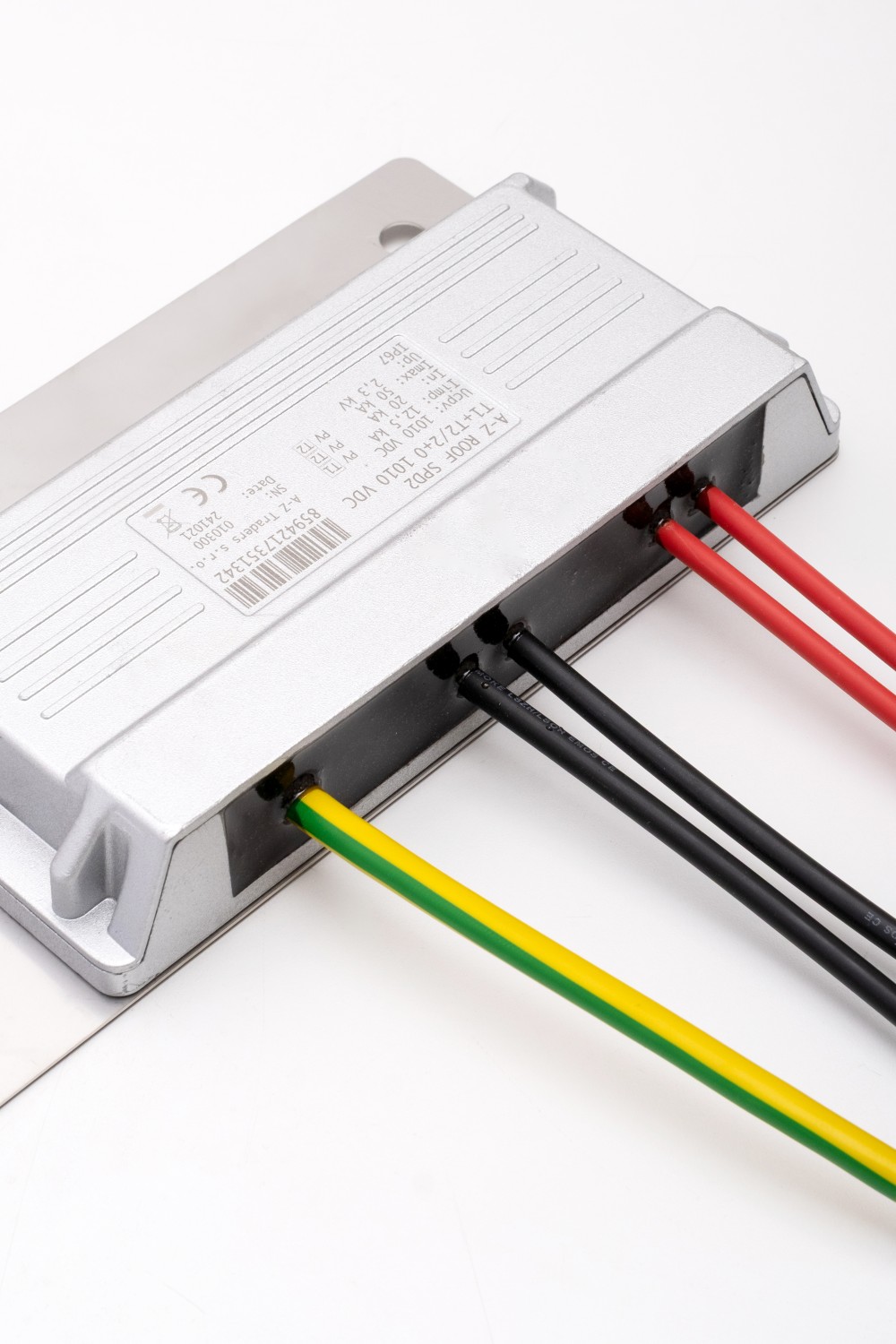

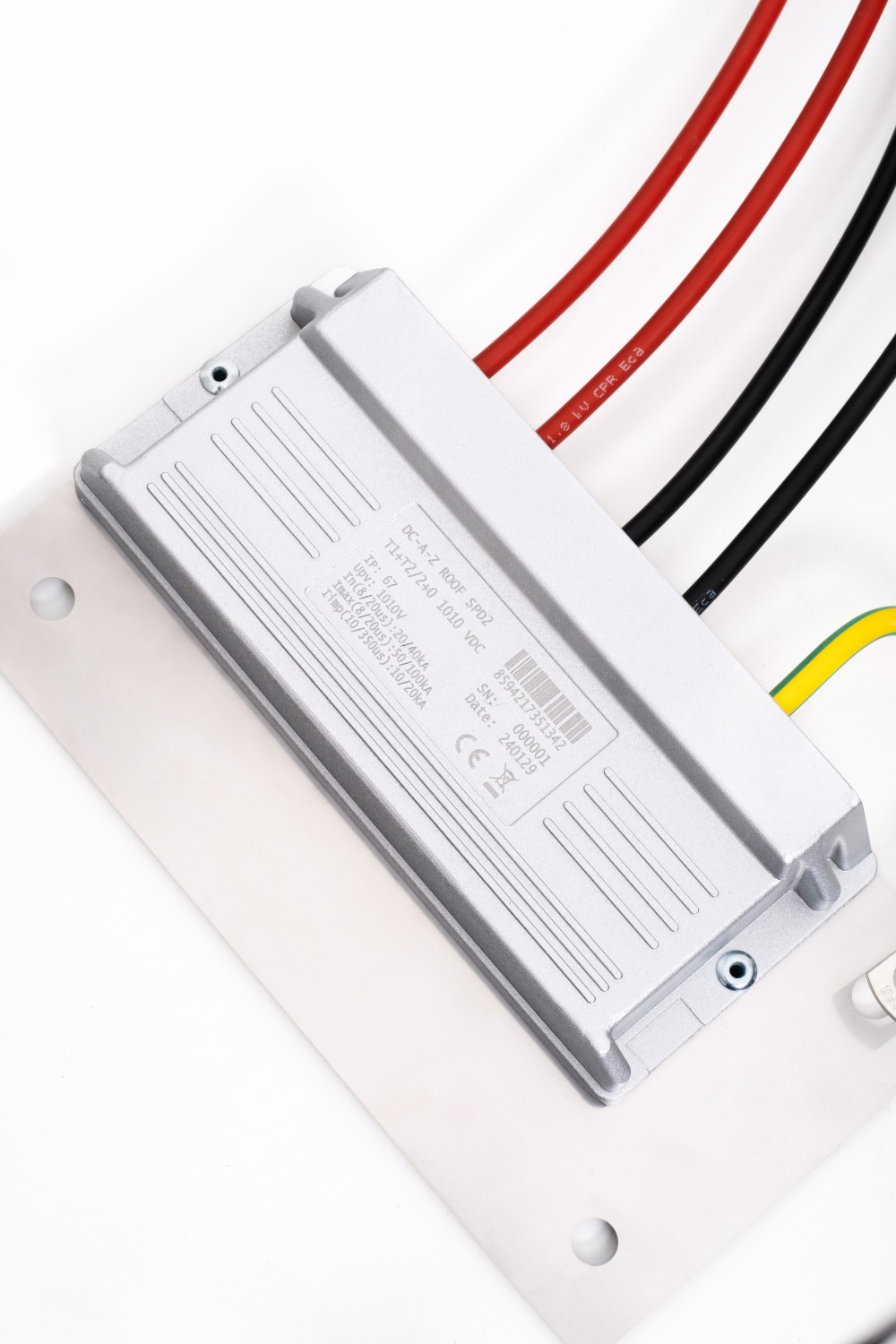

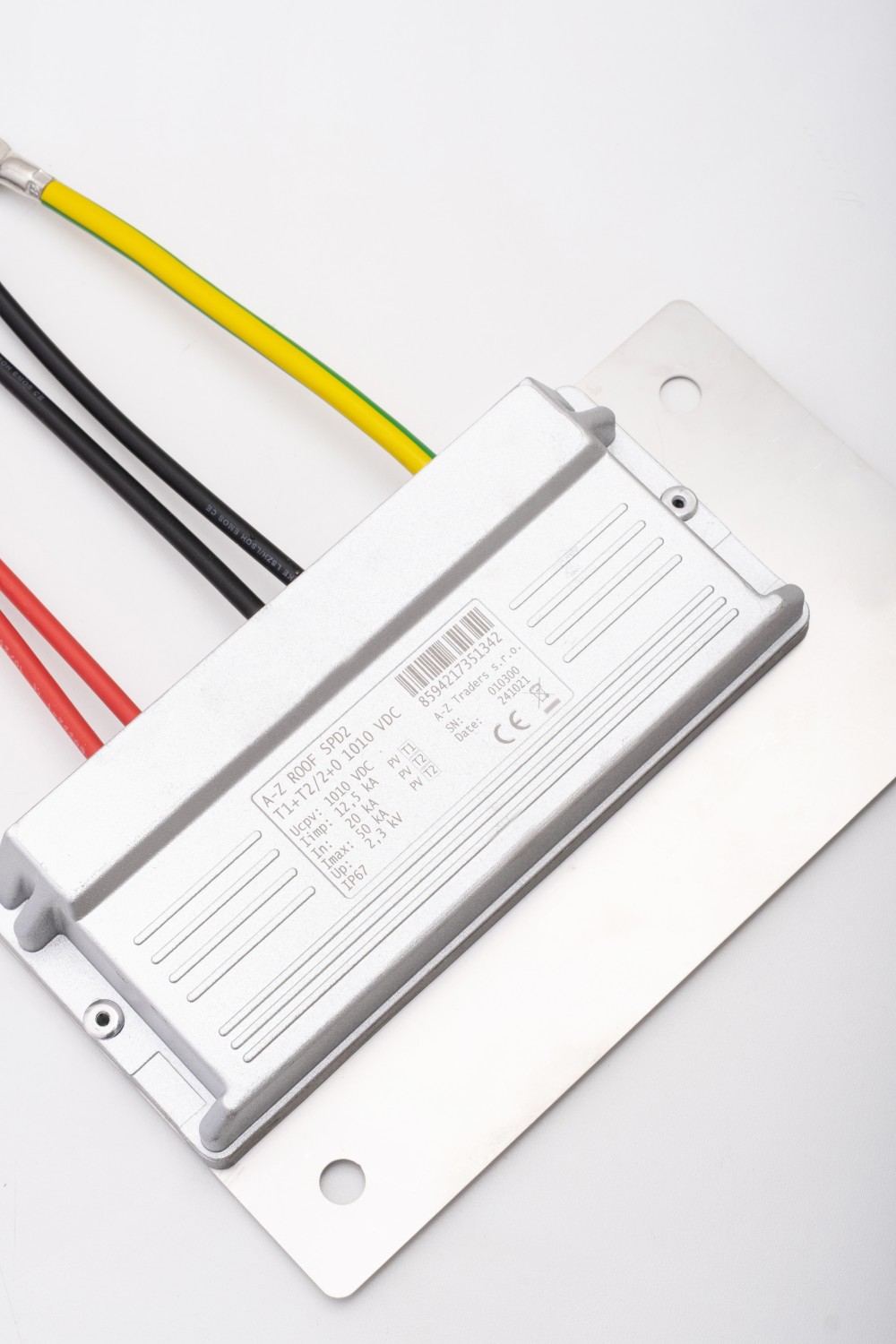

Sama konstrukcja wykonana jest ze stopu aluminium (tego samego materiału co profile nośne paneli PV - nie ma ryzyka korozji elektrochemicznej) z hermetycznie uszczelnionymi obwodami wewnętrznymi z materiału poliuretanowego z wypełniaczem wewnętrznym tłumiącym ogień, z uwzględnieniem warunków atmosferycznych i sposób montażu.

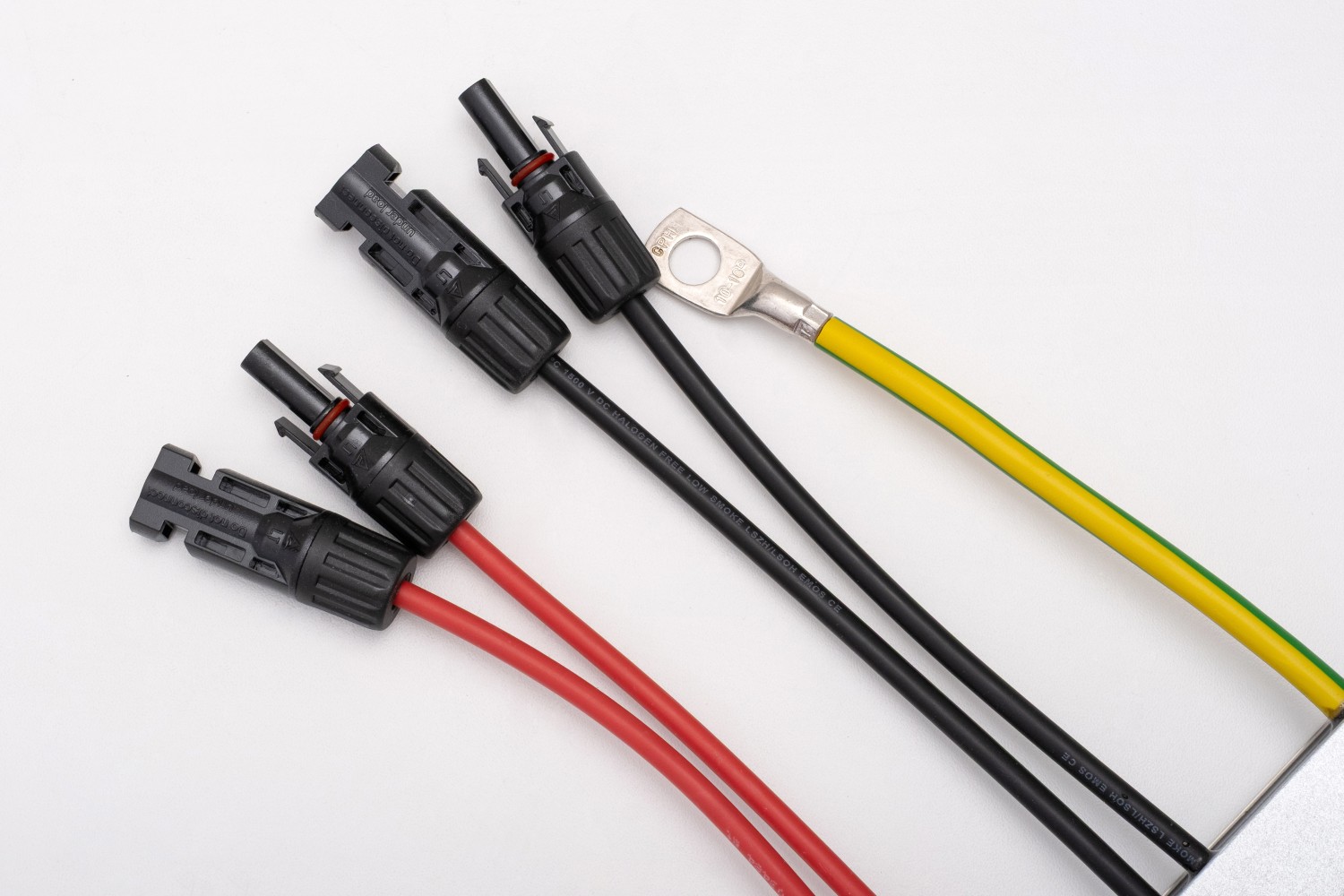

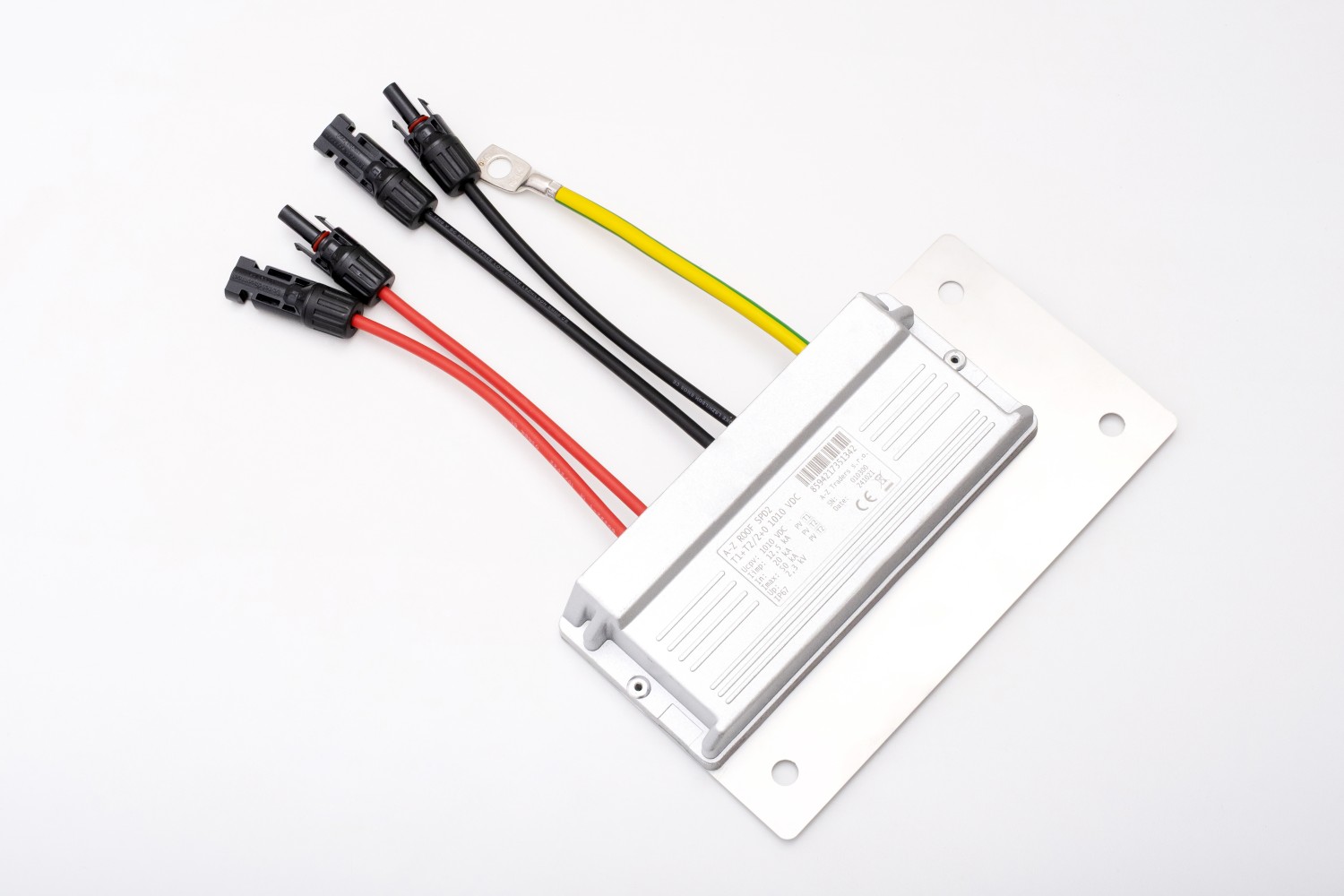

Ze względu na łatwość wbudowania w ciąg, jednostka realizowana jest jako przelotowa - oba bieguny ciągu są podłączone do jednostki i oba również wychodzą. Połączenie odbywa się za pomocą klasycznych złączy MC4 (na wejściu z wbudowanym bezpiecznikiem) i przewodów o przekroju 6 mm 2 (w niektórych wersjach także 10 mm 2 ) z podwójną izolacją i rozdzielczością kolorów.
Podłączenie przewodu PE lub połączenie z elementami LPS odbywa się na własnej podstawie skrzynki za pomocą śruby M10 (M8) przez zaciśnięte oczko na przewodzie okablowanym >16 mm 2 lub bezpośrednio za pomocą śruby T poprzez podłączenie do konstrukcja wsporcza/przewód LPS lub w kombinacji.
Samo urządzenie SPD posiada klasę T1 + T2, gdzie ze względu na ponadnormatywną rezystancję upływową (12/25 kA) możliwe jest zastosowanie także do ośrodków z mniej niż 4 wyładowaniami (wg ČSN EN 51643-32).
Ze względu na specyficzną konstrukcję i lokalizację konieczny jest pomiar prądu różnicowego przy max. napięcie robocze.
Jeżeli jest ona większa niż wartość maksymalna podana przez producenta, konieczna jest wymiana całego modułu SPD. Oznaką przepalenia bezpiecznika jest brak napięcia w obwodzie stringu za modułem SPD.
| Nieruchomość | Wartość |
|---|---|
| Maksymalne robocze napięcie prądu stałego pomiędzy L+ i L- (L+- i PE) | 1010 V |
| I n (8/20 μs) | L+ lub L- /PE 20 kA L+- /PE 40 kA |
| I maks. (8/20 μs) | L+ lub L- /PE 50 kA L+- /PE 100 kA |
| Imp (10/350 μs) | L+ lub L- /PE 12,5 kA L+- /PE 25 kA |
| Wymiary | 234 x 126 x 34,4 mm |
| Podłączanie przewodów | Długość: ok. 25 cm; Przekrój: 6/10 mm 2 ; Złącza: MC4 męskie/żeńskie ze zintegrowanym bezpiecznikiem |
| Lokalizacja | Outdoor - montaż na systemie nośnym paneli PV |
| Znamionowy prąd zwarciowy I scpv | 10 kA |
| Odłączniki zewnętrzne | bezpiecznik zintegrowany w MC4 < 30 A na wejściu |
| Wskazanie efektu SPD | spadek napięcia wyjściowego do 0 V |
| Prąd szczątkowy | maks. 50 μA |
| Klasyfikacja według ČSN EN 61643-11 wyd. 2 i ČSN EN 61643-31 | T1+T2 |
| Nadaje się do sieci | DC |
| Znamionowy prąd obciążenia I L | Typ 1 - 30 A Typ 2 - 30 A Typ 3 - 80 A |
| Rezystancja zwarciowa I SCPV | 10 kA |
| Poziom ochrony napięciowej przy In U P | < 2,3 kV |
| Czas reakcji t A | < 25 ns |
| Materiał obudowy | Stop aluminium |
| Stopień ochrony osłony | IP67 |
| Temperatura pracy ϑ | -40 ÷ 85°C |
| Zakres wilgotności R H | 0 ÷ 100% |
| Przekrój przewodu łączącego | Przekrój: 6 mm 2 / 10 mm 2 (wg projektu) |
| Moment dokręcania zacisku uziemiającego | W zależności od zastosowanej śruby M8/10 |
| Sposób montażu | Profil aluminiowy FV |
| Pozycja robocza | Każdy |
| Tryb błędu SPD | OCFM |
| Wymienna konstrukcja | NIE |
| Żywotność | > 15 lat |
